Causes des fuites de scellement des cellules en pochette et méthodes de détection dans la fabrication de batteries

Auteur : Docteur. Dany Huang
PDG et responsable R&D, TOB New Energy

Doctorat. Dany Huang

Directeur Général / R&D · PDG de TOB New Energy

Ingénieur National Supérieur
Inventeur · Architecte de systèmes de fabrication de batteries · Expert en technologie avancée de batteries

Contact avec le Dr Huang

Introduction : Pourquoi la qualité de l'étanchéité est essentielle dans les piles à pochettes

Les batteries à cellules de poche sont largement utilisées dans l'électronique grand public, les véhicules électriques et les systèmes de stockage d'énergie en raison de leur densité énergétique élevée, de leur structure légère et de leur conception flexible. Par rapport aux cellules cylindriques et prismatiques, les cellules en poche utilisent un film laminé en aluminium laminé comme emballage extérieur au lieu d'un boîtier métallique rigide. Cette structure permet une meilleure utilisation de l’espace et un poids réduit, mais elle rend également le processus d’étanchéité beaucoup plus critique. Tout défaut dans la zone d'étanchéité peut entraîner une fuite d'électrolyte, une pénétration d'humidité, une fuite de gaz ou une contamination interne, ce qui peut sérieusement affecter les performances, la sécurité et la durée de vie de la batterie. Pour cette raison, le contrôle qualité du scellage est l’une des étapes les plus importantes de la fabrication des cellules en poche.

Dans la production de batteries, le scellement des cellules en sachet est généralement terminé après le remplissage de l’électrolyte et le traitement sous vide. Le film laminé en aluminium est scellé par un équipement de thermoscellage pour former une enceinte hermétique qui protège la pile d'électrodes interne. La zone d'étanchéité doit conserver une forte résistance mécanique et d'excellentes performances de barrière pendant-un fonctionnement à long terme, même en cas de changement de température, de génération de gaz interne et de contraintes mécaniques externes. Si le scellage n'est pas uniforme ou si le film est endommagé pendant le traitement, des fuites microscopiques peuvent apparaître le long du bord du scellage. Ces petits défauts sont souvent difficiles à détecter visuellement mais peuvent entraîner une défaillance progressive lors du stockage ou du cyclage.

Les fuites dans les cellules de la poche ne sont pas causées par un seul facteur. Cela peut être lié à la température, à la pression et au temps de scellage, mais cela peut également être causé par des défauts de matériaux, une contamination, un mauvais alignement ou des dommages au film laminé en aluminium. Dans certains cas, la fuite se produit immédiatement après le scellement, tandis que dans d’autres cas, le joint peut se briser seulement après sa formation, son vieillissement ou son transport. Étant donné que les cellules en forme de poche n'ont pas de coque rigide pour fournir une protection supplémentaire, la fiabilité du processus de thermoscellage détermine directement la fiabilité de l'ensemble de la batterie.

Un autre défi important est que les fuites de cellules de poche sont souvent difficiles à identifier dès les premières étapes de production. Une cellule peut paraître normale après le scellement, mais de petits défauts dans la couche de scellement peuvent permettre à l’humidité ou à l’air d’entrer lentement au fil du temps. Cela peut entraîner une décomposition de l'électrolyte, une génération de gaz, un gonflement ou une perte de capacité. Dans une production à grande échelle, même un faible taux de défauts d'étanchéité peut entraîner une perte de rendement importante. C'est pourquoi les fabricants doivent utiliser des méthodes d'inspection fiables pour détecter les fuites avant que les cellules n'entrent dans le processus suivant.

Pour garantir une qualité de production stable, les ingénieurs doivent comprendre à la fois les causes des fuites d’étanchéité et les méthodes de détection disponibles. Les causes peuvent provenir des paramètres de l'équipement, de la conception de l'outil d'étanchéité, de la qualité du film d'aluminium laminé, de l'alignement des électrodes ou d'une erreur de l'opérateur. Les méthodes de détection peuvent inclure l'inspection visuelle, les tests de fuite sous vide, les tests de chute de pression, la détection de fuite d'hélium et d'autres techniques de tests non destructifs -utilisées dans les usines de batteries modernes. La sélection de la méthode de détection correcte dépend de l’échelle de production, de la taille des cellules et du niveau de qualité requis.

Dans cet article, nous analyserons le problème étape par étape d’un point de vue technique. Tout d’abord, nous examinerons la structure de l’emballage des cellules en sachet et le processus de scellage de base, puis examinerons les causes les plus courantes de fuite de scellage dans la production réelle, et enfin présenterons des méthodes de détection pratiques utilisées dans les lignes de laboratoire, les lignes pilotes et les lignes de production de masse. Comprendre ces facteurs est essentiel pour les fabricants de batteries, les laboratoires de recherche et les ingénieurs d’équipement qui souhaitent améliorer la fiabilité des cellules en poche et réduire les défauts de production.

Dans la section suivante, nous examinerons la structure de l'emballage des cellules en sachet et expliquerons comment le film laminé en aluminium, la couche d'étanchéité et la pile d'électrodes sont combinés pendant le processus d'encapsulation, ce qui aidera à clarifier pourquoi des défauts d'étanchéité peuvent facilement se produire si le processus n'est pas correctement contrôlé.

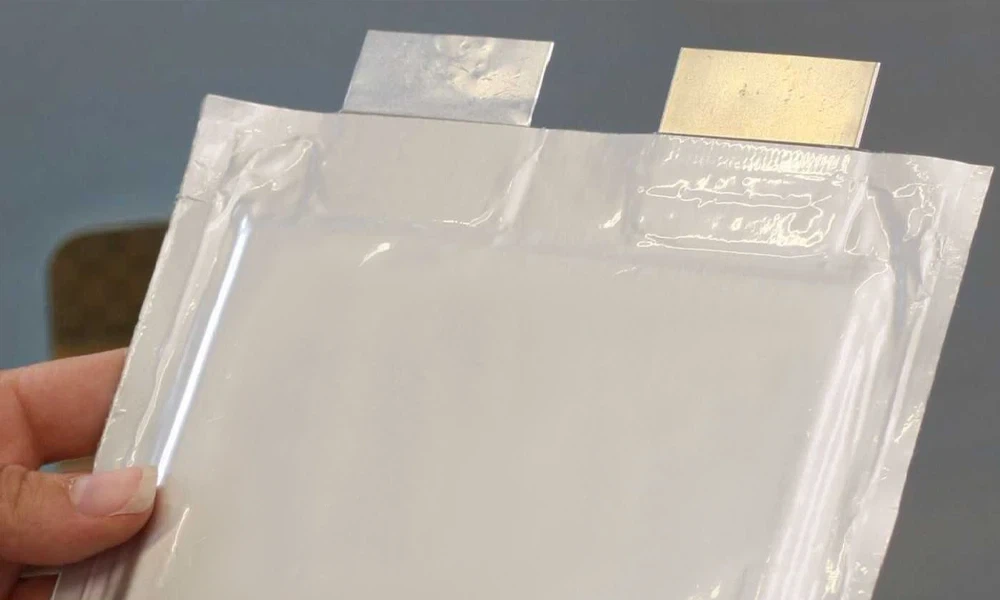

Structure de l’emballage des cellules en pochette et mécanisme de scellage

Pour comprendre pourquoi une fuite se produit dans les cellules du sachet, il est nécessaire d’examiner d’abord la structure du matériau d’emballage et le mécanisme de scellage. Contrairement aux batteries cylindriques ou prismatiques, qui reposent sur des boîtiers métalliques rigides, les cellules en poche utilisent un film laminé en aluminium laminé qui doit simultanément fournir une protection mécanique, une résistance chimique et des performances d'étanchéité à long terme. Cette structure multicouche est intrinsèquement plus sensible aux conditions du processus, ce qui rend la qualité de l'étanchéité fortement dépendante de l'intégrité du matériau et de la précision de l'équipement.

Le film de la pochette se compose généralement de trois couches principales. La couche externe est généralement un polymère tel que le nylon (PA), qui offre une résistance mécanique et une résistance à la perforation. La couche intermédiaire est une feuille d’aluminium qui agit comme une barrière contre l’humidité, l’oxygène et la lumière. La couche interne est un polymère thermoscellable-, généralement du polypropylène (PP), qui fond et se lie pendant le processus de scellage pour former une fermeture hermétique. Ces couches sont liées entre elles par laminage adhésif, créant ainsi un film composite alliant flexibilité et performance barrière.

Le processus de scellage repose principalement sur le comportement de la couche de thermoscellage interne-. Lorsque la chaleur et la pression sont appliquées, la couche de polymère se ramollit ou fond et s'écoule pour combler les espaces microscopiques entre les deux surfaces du film. Sous pression contrôlée, les couches fondues fusionnent et, lors du refroidissement, forment une interface d’étanchéité continue. La qualité de cette interface détermine si la pochette peut maintenir une herméticité à long-terme. Si le polymère ne fond pas complètement ou si la pression est insuffisante, des vides ou des zones de liaison faible peuvent subsister. Ces défauts peuvent ensuite se transformer en chemins de fuite sous contrainte mécanique ou pression interne.

Dans la fabrication pratique de batteries, le scellage des sachets est généralement divisé en plusieurs étapes. Après l'empilage ou l'enroulement des électrodes, la cellule est insérée dans le film de la pochette et trois côtés sont pré-scellés pour former une cavité. L'électrolyte est ensuite injecté sous vide, permettant au liquide de pénétrer dans la structure de l'électrode. Après une étape de dégazage ou de mise sous vide, la dernière face est scellée pour compléter l'enceinte. Chaque étape de scellage doit être contrôlée avec précision car des défauts introduits à n’importe quelle étape peuvent compromettre l’ensemble de l’emballage.

La zone de scellement elle-même est une zone critique. Il doit conserver une largeur et une uniformité suffisantes pour garantir la résistance mécanique et les performances de la barrière. Si la largeur de scellage est trop étroite, une concentration des contraintes peut se produire sur les bords, augmentant ainsi le risque de délaminage ou de fissuration. Si la pression d’étanchéité est inégale, certaines zones peuvent adhérer correctement tandis que d’autres restent faibles. De plus, la contamination dans la zone d'étanchéité-telle que des résidus d'électrolyte, de la poussière ou des particules d'électrode-peut empêcher une bonne liaison des couches de polymère, créant des micro-canaux qui permettent au gaz ou au liquide de s'échapper.

Un autre facteur important est l'interface entre les languettes d'électrode et le film de la pochette. Dans de nombreuses conceptions de cellules en poche, des languettes métalliques s'étendent à travers la zone d'étanchéité pour connecter les électrodes internes aux circuits externes. Ces languettes introduisent de la complexité dans le processus de scellage car le film doit sceller hermétiquement autour de matériaux ayant des propriétés thermiques et mécaniques différentes. Un contrôle inapproprié de la température ou de la pression dans cette région peut entraîner une étanchéité incomplète ou endommager le film, ce qui en fait l'un des endroits les plus courants de fuite.

Le comportement mécanique de la cellule de poche pendant le fonctionnement affecte également la fiabilité de l'étanchéité. Pendant la charge et la décharge, la génération de gaz et les changements de température peuvent provoquer une dilatation et une contraction de la cellule. Cette contrainte cyclique est transférée à la zone d'étanchéité qui doit rester intacte pendant des milliers de cycles. Si l'interface d'étanchéité contient des micro-défauts ou si la force de liaison est insuffisante, des contraintes répétées peuvent progressivement agrandir ces défauts, conduisant éventuellement à une fuite ou un gonflement visible.

En raison de ces caractéristiques structurelles et de processus, le scellement des cellules en pochette est intrinsèquement plus sensible que le scellement des formats de batteries rigides. La qualité du film laminé en aluminium, la propreté de la surface de scellage et la précision de l'équipement de thermoscellage jouent tous un rôle essentiel dans la détermination des performances finales. Même lorsque le processus semble stable, de petites variations de température, de pression ou d'alignement peuvent introduire des défauts qui ne sont pas immédiatement visibles mais qui peuvent affecter la fiabilité à long terme.

Comprendre la structure et le mécanisme d’étanchéité constitue la base de l’analyse des problèmes de fuite. Dans la section suivante, nous examinerons les causes les plus courantes de fuite de scellement des cellules de poche, y compris les problèmes liés au processus-, les défauts de matériaux et les facteurs opérationnels qui conduisent à une défaillance du scellement dans des environnements de fabrication réels.

Principales causes de fuite d’étanchéité des cellules de poche

Les fuites d’étanchéité dans les cellules de la poche sont rarement causées par un seul facteur. Dans la plupart des cas, cela résulte d’interactions entre les paramètres du procédé, les propriétés des matériaux, l’état de l’équipement et des facteurs environnementaux. Même lorsque chaque paramètre semble être conforme aux spécifications, de petits écarts peuvent se combiner pour créer des interfaces d’étanchéité faibles ou des chemins de fuite microscopiques. D'un point de vue technique, les causes de fuite peuvent être globalement classées en trois groupes :problèmes liés aux-processus,-défauts liés aux matériaux et problèmes de contamination ou de manipulation. Comprendre comment ces facteurs affectent l’interface d’étanchéité est essentiel pour identifier les causes profondes et mettre en œuvre des contre-mesures efficaces.

1. Processus-Causes liées

Le processus de thermoscellage est très sensible à la température, à la pression et au temps. Ces trois paramètres déterminent si la couche polymère interne du film de la pochette peut complètement fondre, s'écouler et se lier pour former une interface continue. Si l’un de ces paramètres n’est pas correctement contrôlé, des défauts d’étanchéité peuvent survenir.

Un problème courant esttempérature de scellage insuffisante. Lorsque la température est trop basse, la couche d'étanchéité interne ne fond pas complètement, ce qui entraîne une faible liaison et une mauvaise adhérence. Bien que le joint puisse paraître intact visuellement, l'interface peut contenir des micro-vides qui peuvent ensuite se développer en chemins de fuite. Inversement,température excessivepeut dégrader le polymère ou endommager la couche adhésive entre la feuille d'aluminium et le film extérieur, réduisant ainsi la résistance mécanique et provoquant un délaminage au fil du temps.

La pression est tout aussi importante.Pression insuffisanteempêche le polymère fondu d'entrer entièrement en contact et de combler les irrégularités de la surface, tout enpression excessivepeut faire sortir la couche fondue, réduire l'épaisseur du scellement ou même endommager la couche d'aluminium. Une répartition inégale de la pression sur la zone d'étanchéité peut créer des zones de force de liaison incohérente, particulièrement sujettes aux fuites sous contrainte mécanique.

Le temps de scellage joue également un rôle essentiel. Si le temps de séjour est trop court, le polymère risque de ne pas avoir suffisamment de temps pour s'écouler et se lier correctement. S'il est trop long, une surchauffe ou une déformation du matériau peut se produire. Dans les lignes de production à grande vitesse-, il devient plus difficile de maintenir un temps de scellage constant dans toutes les cellules, ce qui augmente le risque de variabilité de la qualité du scellage.

2. Causes-connexes matérielles

La qualité et la consistance du film laminé en aluminium affectent directement les performances d’étanchéité. Les variations d'épaisseur du film, d'uniformité du revêtement ou de liaison adhésive entre les couches peuvent conduire à un comportement d'étanchéité incohérent. Par exemple, si la couche d'étanchéité interne a une épaisseur inégale, certaines zones peuvent fondre et adhérer correctement tandis que d'autres restent sous-scellées.

Les défauts du film, tels que les trous d'épingle, les rayures ou les micro-fissures, peuvent également créer des chemins de fuite. Ces défauts peuvent provenir de la fabrication, du transport ou de la manipulation du film. Même si le processus de scellage est bien contrôlé, un film défectueux ne peut pas fournir une performance de barrière fiable.

La compatibilité des matériaux est un autre facteur important. Le comportement d'étanchéité dépend des caractéristiques de fusion de la couche polymère interne. Si différents lots de films ont des températures de fusion ou des compositions légèrement différentes, les mêmes paramètres de scellage peuvent ne pas produire des résultats cohérents. Ceci est particulièrement critique dans la production à grande échelle-, où de petites variations dans les propriétés des matériaux peuvent entraîner des différences significatives de rendement.

Les matériaux des électrodes et des languettes peuvent également influencer la qualité du scellement. La présence de languettes métalliques dans la zone d'étanchéité introduit des discontinuités dans l'interface. Si les paramètres d'étanchéité ne sont pas optimisés pour ces régions, des espaces ou une faible liaison peuvent se produire autour des languettes, ce qui en fait une source courante de fuite.

3. Problèmes de contamination et de manipulation

La contamination dans la zone d'étanchéité est l'une des causes de fuite les plus fréquentes dans les environnements de production réels. Des substances telles que des résidus d'électrolyte, des particules de poussière ou des débris d'électrodes peuvent empêcher une bonne liaison entre les couches de polymère. Même une petite quantité de contamination peut créer un micro-canal qui permet au gaz ou au liquide de passer à travers le joint.

La contamination par les électrolytes est particulièrement problématique. Lors du remplissage et de la manipulation, de petites quantités d'électrolyte peuvent se propager dans la zone de scellage. Étant donné que les composants électrolytiques peuvent interférer avec la liaison polymère, leur présence peut réduire considérablement la résistance de l’étanchéité. Dans certains cas, le joint peut initialement sembler acceptable mais échouer pendant le stockage ou le cycle en raison d'une interaction chimique à l'interface.

Une mauvaise manipulation peut également endommager le film du sachet avant sa fermeture. Les rayures, les plis ou les déformations mécaniques peuvent affaiblir la structure du film, le rendant plus susceptible aux fuites. Un mauvais alignement lors du scellage peut entraîner une répartition inégale de la pression ou une largeur de scellage incomplète, augmentant encore le risque de défauts.

4. Facteurs liés à l'équipement et à l'outillage

L'état et la conception des équipements d'étanchéité jouent également un rôle important. Des têtes d'étanchéité usées ou contaminées peuvent entraîner une répartition inégale de la température ou une pression incohérente. Si l'élément chauffant ne maintient pas une température stable sur toute la largeur de scellage, certaines zones peuvent être sous-scellées tandis que d'autres sont surchauffées.

L'alignement des outils est un autre facteur critique. Des mâchoires de scellement mal alignées peuvent créer une répartition inégale de la pression, entraînant une faible adhérence dans certaines régions. De plus, un contrôle insuffisant du refroidissement après le scellement peut affecter la cristallisation et la solidification de la couche de polymère, influençant ainsi la résistance finale du scellement.

5. Résumé des causes des fuites

Les principales causes de fuite d’étanchéité des cellules de poche peuvent être résumées comme suit :

• Paramètres de thermoscellage incorrects (température, pression, temps)
• Variations ou défauts du film laminé en aluminium
• Contamination dans la zone de scellement (électrolyte, poussière, particules)
• Dommages mécaniques ou désalignement lors de la manipulation
• Instabilité des équipements ou mauvais entretien

Dans la pratique, les fuites sont souvent le résultat de plusieurs facteurs agissant ensemble plutôt que d’un seul problème isolé. Par exemple, une température de scellage légèrement basse combinée à une contamination mineure peut suffire à créer un chemin de fuite qui ne se produirait pas si l'un ou l'autre de ces facteurs était contrôlé indépendamment.

Comprendre ces causes profondes constitue la base de l’amélioration de la qualité de l’étanchéité. Dans la section suivante, nous nous concentrerons spécifiquement sur les problèmes liés aux processus de thermoscellage et analyserons comment le contrôle des paramètres, la conception des équipements et l'optimisation des processus peuvent réduire le risque de fuite dans la fabrication de cellules en sachet.

Problèmes de processus de thermoscellage et leur impact sur les fuites

Parmi tous les facteurs qui conduisent à une fuite des cellules de la poche, le processus de thermoscellage est le plus direct et le plus sensible. Même lorsque les matériaux sont qualifiés et que la manipulation est bien contrôlée, des paramètres de thermoscellage inappropriés ou des conditions d'équipement instables peuvent toujours entraîner des joints faibles ou des défauts microscopiques. Le scellage étant l’étape finale qui définit l’intégrité du sachet, tout problème introduit à ce stade est difficile à corriger ultérieurement. Pour cette raison, une compréhension détaillée du comportement du thermoscellage et des écarts courants des processus est essentielle pour améliorer la fiabilité.

1. Contrôle de la température et répartition thermique

La température est le principal facteur qui détermine si la couche d’étanchéité interne peut fondre et adhérer correctement. Cependant, en production réelle, le problème n'est pas seulement la valeur absolue de la température, mais aussi sauniformité et stabilitéà travers l’interface d’étanchéité.

Si la température est trop basse, la couche de polymère ne fondra pas complètement, ce qui entraînera une fusion incomplète et une faible liaison. Cela crée souvent des micro-vides le long de l'interface d'étanchéité, qui sont invisibles à l'œil nu mais peuvent devenir des canaux de fuite sous pression ou lors d'un stockage-à long terme. A l’inverse, une température excessive peut dégrader le polymère, endommager la couche adhésive entre l’aluminium et le film extérieur, voire provoquer un amincissement local de la couche d’étanchéité. Ces effets réduisent la résistance mécanique et augmentent le risque de délaminage.

Un autre problème courant est la répartition inégale de la température le long de la tête de scellage. Dans les zones de scellage larges, en particulier pour les cellules de poche de grand format-, de faibles gradients de température peuvent conduire à une qualité de scellage incohérente. Certaines régions peuvent parvenir à une liaison adéquate, tandis que d'autres restent sous-scellées. Ce type de défaut est particulièrement difficile à détecter car le joint peut paraître globalement normal tout en comportant des points faibles localisés.

2. Uniformité de la pression et stabilité mécanique

La pression fonctionne avec la température pour garantir que le polymère fondu s'écoule et comble les irrégularités microscopiques de la surface. Cependant, la pression doit être appliquée uniformément sur toute la largeur du joint. Toute variation dans la répartition de la pression peut conduire à une force de liaison non-uniforme.

Une pression insuffisante empêche un bon contact entre les couches d’étanchéité, laissant des espaces qui peuvent ensuite devenir des chemins de fuite. En revanche, une pression excessive peut faire sortir le polymère fondu, réduire l’épaisseur effective du scellement ou même endommager la couche d’aluminium. Dans des cas extrêmes, une pression excessive peut provoquer une déformation mécanique du film du sachet, créant des zones de concentration de contraintes qui affaiblissent l'étanchéité au fil du temps.

La stabilité mécanique de l’équipement de scellage est également essentielle. Un mauvais alignement des mâchoires de scellage, l'usure des composants mécaniques ou la déformation de la tête de scellage peuvent tous entraîner une répartition inégale de la pression. Dans les lignes de production à grande vitesse-, même de petits écarts mécaniques peuvent entraîner une variation significative de la qualité du scellage d'un lot à l'autre.

3. Temps de scellage et cohérence du processus

Le temps de scellage, souvent défini comme le temps de séjour pendant lequel la chaleur et la pression sont appliquées, affecte directement le degré de fusion du polymère. Si le temps de scellage est trop court, le polymère risque de ne pas avoir suffisamment de temps pour fondre et s'écouler, ce qui entraînerait une liaison incomplète. S'il est trop long, une exposition excessive à la chaleur peut dégrader le matériau ou provoquer une déformation indésirable.

Dans les lignes de production automatisées, il est essentiel de maintenir un temps de scellage constant pour chaque cellule. Les variations de vitesse du convoyeur, de précision de positionnement ou de temps de réponse de l'équipement peuvent entraîner des fluctuations du temps de séjour. Ces fluctuations peuvent ne pas être évidentes lors de courtes séries de production, mais peuvent s'accumuler au fil du temps, entraînant une augmentation des taux de défauts.

4. Comportement de refroidissement et solidification du joint

Une fois la chaleur et la pression appliquées, l’interface d’étanchéité doit refroidir et se solidifier pour former une liaison stable. Le processus de refroidissement est souvent négligé, mais il joue un rôle important dans la détermination de la résistance finale du joint.

Si le refroidissement est trop rapide ou irrégulier, des contraintes internes peuvent se développer au sein de la couche de polymère, réduisant ainsi la force d'adhésion. Si le refroidissement est insuffisant, le polymère peut rester partiellement fondu, entraînant une déformation lorsque des forces externes sont appliquées. Le refroidissement contrôlé garantit que le polymère cristallise ou se solidifie uniformément, créant ainsi une interface d'étanchéité uniforme et stable.

Dans certains systèmes d'étanchéité avancés, un refroidissement actif ou des profils de température contrôlée sont utilisés pour améliorer la cohérence. Ces systèmes permettent de garantir que chaque joint subit le même historique thermique, réduisant ainsi la variabilité de la qualité de la liaison.

5. Effets de bord et géométrie de scellement

La géométrie de la zone de scellage influence également l'efficacité du processus de thermoscellage. Aux bords du joint, le transfert de chaleur et la répartition de la pression peuvent différer de ceux de la région centrale. Cela peut conduire à une adhérence plus faible sur les bords, qui sont souvent les premiers endroits où se produisent des fuites.

De plus, la présence de languettes ou de formes irrégulières dans la zone d'étanchéité crée des discontinuités qui compliquent la répartition de la chaleur et de la pression. Si la tête de scellage n'est pas correctement conçue pour s'adapter à ces caractéristiques, des espaces ou des zones de liaison faible peuvent se former autour des languettes. L’optimisation de la conception de la tête d’étanchéité et la garantie d’un bon alignement sont donc essentielles pour maintenir une qualité d’étanchéité constante.

6. Interaction entre les paramètres du processus

Dans les environnements de fabrication réels, la température, la pression et le temps n’agissent pas indépendamment. Ils interagissent de manière couplée, ce qui signifie qu’une modification d’un paramètre peut nécessiter un ajustement des autres. Par exemple, une température légèrement inférieure peut être compensée par un temps de scellage plus long ou une pression plus élevée, mais cette compensation a des limites. Opérer en dehors de la fenêtre de paramètres optimale augmente le risque de défauts, même si des paramètres individuels semblent acceptables.

En raison de cette interaction, l’optimisation des processus doit se concentrer sur l’identification d’une fenêtre de fonctionnement stable plutôt que sur la simple définition de paramètres individuels. Cela nécessite souvent une expérimentation systématique et une surveillance-en temps réel pour garantir que tous les paramètres restent dans la plage souhaitée pendant la production.

7. Résumé

Les problèmes liés au processus de thermoscellage sont l’une des causes les plus directes de fuite des cellules du sachet. Des problèmes tels qu’une température instable, une pression inégale, un temps de scellage incorrect et un refroidissement inapproprié peuvent tous entraîner une faible liaison ou des défauts microscopiques. Contrairement à certains problèmes liés au matériel-, ces problèmes sont souvent reproductibles et peuvent être corrigés grâce à l'étalonnage des équipements, à l'optimisation des processus et à des systèmes de contrôle améliorés.

Cependant, le processus de scellement étant très sensible, même de petits écarts peuvent avoir un impact significatif sur la fiabilité à long terme. Pour cette raison, les fabricants doivent non seulement contrôler les paramètres individuels, mais également garantir la stabilité et la cohérence globales du processus.

Dans la section suivante, nous nous concentrerons sur les causes de fuite liées aux matériaux, notamment la qualité du film laminé en aluminium, l'interaction électrolytique et les facteurs structurels qui influencent les performances d'étanchéité dans la fabrication de cellules en poche.

-Causes liées aux fuites lors du scellement des cellules du sachet

Alors que les paramètres de thermoscellage définissent la manière dont la pochette est collée, les propriétés intrinsèques des matériaux déterminent si une soudure stable et durable peut être obtenue. Même avec des conditions de processus bien-optimisées, des défauts dans le film laminé en aluminium, une incompatibilité entre les matériaux ou des changements dans l'environnement chimique peuvent entraîner des fuites au fil du temps. Dans de nombreux cas de production réels, les problèmes liés aux matériaux-sont plus difficiles à identifier que les écarts de processus, car ils peuvent ne pas produire de défauts immédiats mais conduire au contraire à une dégradation progressive de l'interface d'étanchéité.

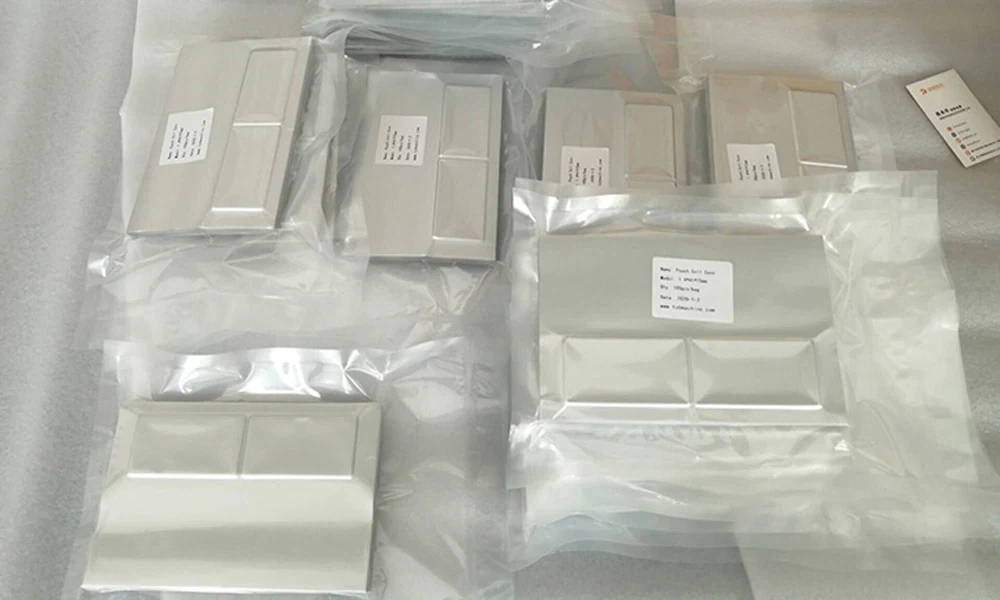

1. Qualité du film laminé en aluminium et défauts structurels

Le film laminé en aluminium est le matériau barrière central des cellules en poche, et sa qualité détermine directement la fiabilité de l'étanchéité. Les variations dans la fabrication du film-telles qu'une épaisseur inégale, un revêtement incohérent de la couche d'étanchéité interne ou une faible adhérence entre les couches-peuvent affecter considérablement les performances d'étanchéité.

Si la couche de thermoscellage interne-a une épaisseur non-uniforme, certaines régions peuvent ne pas recevoir suffisamment de matériau fondu pendant le scellage, ce qui entraînera une faible liaison. De même, une mauvaise adhérence entre la feuille d’aluminium et les couches de polymère peut conduire à un délaminage sous contrainte thermique ou mécanique. Une fois le délaminage effectué, la fonction de barrière est compromise, permettant à l'humidité ou au gaz de pénétrer dans la cellule.

De plus, des défauts microscopiques tels que des trous d'épingle, des rayures ou des micro-fissures dans la couche d'aluminium peuvent créer des chemins de fuite directs. Ces défauts peuvent survenir lors de la production du film, du découpage, du transport ou de la manipulation. Étant donné que la couche d'aluminium est chargée de bloquer l'humidité et l'oxygène, même de très petits défauts peuvent avoir un impact significatif sur la stabilité cellulaire à long terme.

2. Variabilité entre les lots de matériaux

Dans la fabrication de batteries à grande échelle, même lorsque les mêmes spécifications de matériaux sont utilisées, les variations entre les lots peuvent affecter le comportement d'étanchéité. Les différences dans la composition du polymère, la température de fusion ou les propriétés de surface peuvent modifier la façon dont le matériau réagit à la chaleur et à la pression.

Par exemple, si la température de fusion de la couche de scellement interne varie légèrement entre les lots, une température de scellage fixe peut produire une forte liaison pour un lot mais une liaison insuffisante pour un autre. Ce type de variation est particulièrement difficile car le processus semble stable, alors que les taux de défauts fluctuent au fil du temps.

Pour résoudre ce problème, les fabricants doivent souvent mettre en œuvre une inspection des matériaux entrants et ajuster les paramètres du processus en fonction des caractéristiques des matériaux. Un équipement doté de systèmes précis de contrôle de la température et de rétroaction est également important pour maintenir des performances d’étanchéité constantes sur différents lots.

3. Interaction électrolytique avec les matériaux d'étanchéité

La contamination par les électrolytes est l'une des causes de fuite-liées aux matériaux les plus critiques. Lors du remplissage et de la manipulation, de petites quantités d'électrolyte peuvent entrer en contact avec la zone de scellage. Les composants électrolytiques peuvent interférer avec la liaison des couches de polymère en modifiant l'énergie de surface ou en empêchant une fusion appropriée lors du thermoscellage.

De plus, une interaction chimique à long terme entre l'électrolyte et la couche d'étanchéité peut dégrader la structure du polymère. Certaines formulations d'électrolytes peuvent provoquer un gonflement, un ramollissement ou une dégradation chimique de la couche interne, en particulier à des températures élevées. Au fil du temps, cela peut réduire la résistance de l’étanchéité et entraîner des fuites, même si l’étanchéité initiale était acceptable.

Ce problème est particulièrement important dans les applications à haute-énergie ou à haute-température, où la stabilité chimique du matériau d'étanchéité devient un facteur clé de la fiabilité à long terme-.

4. Matériaux des onglets et complexité de l'interface d'étanchéité

La présence de languettes d'électrode introduit une complexité supplémentaire dans le processus de scellement. Les languettes sont généralement en aluminium ou en cuivre et doivent traverser la zone d'étanchéité pour connecter les électrodes internes aux circuits externes. Étant donné que les matériaux métalliques et polymères ont des coefficients de dilatation thermique et des propriétés de surface différents, il est plus difficile d'obtenir une étanchéité uniforme autour des languettes que de sceller des surfaces de film plat.

Si les paramètres de scellage ne sont pas optimisés pour cette région, des espaces ou une faible liaison peuvent se produire à l'interface entre la languette et le film du sachet. Ces zones sont des points de fuite courants car elles subissent des contraintes mécaniques plus élevées lors du fonctionnement et de la manipulation. De plus, les arêtes vives ou la rugosité de la surface des languettes peuvent endommager la couche d'étanchéité, augmentant ainsi le risque de fuite.

Pour améliorer la fiabilité de l'étanchéité dans ces domaines, les fabricants peuvent utiliser des conceptions d'étanchéité spécialisées, des couches d'étanchéité supplémentaires ou une géométrie de languette optimisée pour garantir un meilleur contact et une meilleure liaison.

5. Vieillissement et effets environnementaux sur les matériaux

Les propriétés des matériaux peuvent changer avec le temps en raison de l'exposition environnementale. L'humidité, les fluctuations de température et les conditions de stockage peuvent affecter à la fois le film laminé en aluminium et l'électrolyte. Par exemple, l'absorption d'humidité par la couche de polymère peut modifier son comportement en fusion et réduire la résistance du scellement.

De même, une exposition prolongée à des températures élevées peut accélérer le vieillissement des couches adhésives, affaiblissant ainsi la liaison entre la feuille d'aluminium et les couches de polymère. Ces changements peuvent ne pas être immédiatement visibles, mais peuvent réduire considérablement la fiabilité à long terme du sceau.

Pour cette raison, un contrôle strict des conditions de stockage des matériaux d’emballage et des procédures de manipulation appropriées sont essentiels lors de la fabrication des batteries. Les matériaux doivent être stockés dans des environnements contrôlés avec une faible humidité et une température stable pour conserver leurs propriétés d'origine.

6. Résumé

Les facteurs liés au matériau jouent un rôle fondamental dans les fuites d'étanchéité des cellules du sachet. Même avec un contrôle précis du processus, les défauts du film laminé en aluminium, la variabilité entre les lots de matériaux, l'interaction électrolytique et la complexité structurelle autour des languettes peuvent tous conduire à des fuites. Contrairement aux problèmes liés au processus-, qui peuvent souvent être corrigés en ajustant les paramètres, les problèmes liés aux matériaux-nécessitent une sélection minutieuse des matériaux, un contrôle qualité et une évaluation de la compatibilité.

En pratique, la fiabilité de l’étanchéité n’est obtenue que lorsque le processus et les matériaux sont bien contrôlés. Des matériaux de haute-qualité réduisent le risque de défauts inhérents, tandis que des conditions de processus stables garantissent que l'interface d'étanchéité est formée correctement.

Dans la section suivante, nous nous concentrerons sur les méthodes de détection des fuites des cellules de poche, notamment l'inspection visuelle, les tests sous vide, les méthodes basées sur la pression-et les techniques avancées de tests non destructifs-utilisées dans la fabrication de batteries modernes pour identifier les défauts d'étanchéité avant qu'ils n'entraînent une défaillance.

Méthodes de détection des fuites de scellement des cellules en poche

L'identification des fuites d'étanchéité dans les cellules des sachets est une étape cruciale pour garantir la fiabilité du produit et maintenir un rendement de production élevé. Contrairement aux défauts mécaniques évidents, de nombreux problèmes de fuite proviennent de canaux microscopiques ou de zones de liaison faibles qui ne sont pas visibles lors d’une inspection standard. Par conséquent, les méthodes de détection efficaces doivent être capables d’identifier à la foismacro-fuite(défauts visibles) etmicro-fuite(pénétration lente des gaz ou de l’humidité au fil du temps).

Dans la fabrication moderne de batteries, la détection des fuites est généralement mise en œuvre à plusieurs étapes, notamment l'inspection après-scellage, la vérification après-remplissage et le contrôle qualité final avant la formation ou l'expédition. Le choix de la méthode de détection dépend de l’échelle de production, de la sensibilité requise et des considérations de coût.

1. Inspection visuelle et contrôle de base

L’inspection visuelle est la méthode la plus simple et la plus largement utilisée dans les environnements de laboratoire et de production. Les opérateurs ou les systèmes de vision automatisés vérifient la zone de scellage à la recherche de défauts visibles tels que des rides, un scellement incomplet, une contamination ou une déformation.

Bien que l'inspection visuelle soit rapide et rentable-, elle présente des limites évidentes. Il ne peut identifier que les défauts-au niveau de la surface et ne peut pas détecter les micro-chemins de fuite à l'intérieur de l'interface d'étanchéité. En conséquence, l’inspection visuelle est généralement utilisée comme première étape de sélection plutôt que comme méthode finale d’assurance qualité.

2. Test de fuite sous vide

Les tests d'étanchéité sous vide sont l'une des méthodes les plus courantes pour détecter les fuites de cellules en sachet, en particulier dans les lignes pilotes et les lignes de production. Dans cette méthode, la cellule est placée à l’intérieur d’une chambre scellée et la pression à l’intérieur de la chambre est réduite. Si la pochette présente des fuites, le gaz à l’intérieur de la cellule s’échappera, provoquant des changements de pression mesurables.

Cette méthode est relativement simple et adaptée aux tests en ligne. Il peut détecter des défauts de fuite moyens à petits et est largement utilisé après le scellement ou après le remplissage d'électrolyte. Cependant, sa sensibilité dépend de la stabilité de la chambre et de la précision des capteurs de pression. De très petits chemins de fuite peuvent ne pas être détectés si les conditions de test ne sont pas optimisées.

3. Test de décroissance de pression

Les tests de chute de pression sont une autre méthode couramment utilisée, en particulier dans les lignes de production automatisées. La cellule est soumise à un environnement de pression contrôlée et le système surveille l’évolution de la pression au fil du temps. Une cellule stable doit maintenir la pression dans une plage définie, tandis qu'une cellule qui fuit présentera une chute de pression mesurable.

Par rapport aux simples tests sous vide, les méthodes de diminution de pression peuvent fournir des résultats plus quantitatifs et conviennent aux tests à haut débit. Cependant, la méthode nécessite un étalonnage précis et des conditions environnementales stables pour éviter les faux positifs ou les faux négatifs.

4. Détection des fuites d'hélium

La détection des fuites d'hélium est une méthode-haute sensibilité utilisée dans les environnements de fabrication et de R&D avancés. Dans cette technique, l’hélium gazeux est utilisé comme traceur en raison de sa petite taille moléculaire et de sa nature inerte. La cellule est exposée à l'hélium et des détecteurs spécialisés mesurent si l'hélium traverse l'interface d'étanchéité.

Cette méthode peut détecter des chemins de fuite extrêmement petits que d’autres méthodes pourraient manquer. Il est particulièrement utile pour évaluer la qualité de l'étanchéité lors du développement de processus ou pour des applications à haute -fiabilité. Cependant, la détection des fuites d'hélium est relativement coûteuse et plus lente que les autres méthodes, ce qui la rend moins adaptée à une inspection en ligne à grande échelle dans une production en grand volume.

5. Détection électrochimique et basée sur les performances-

Dans certains cas, les fuites sont détectées indirectement grâce à des tests électrochimiques. Les cellules présentant des défauts d'étanchéité peuvent présenter un comportement anormal lors de la formation ou du cycle, tel qu'une résistance interne accrue, une perte de capacité ou une génération de gaz. Bien que cette méthode ne mesure pas directement les fuites, elle peut identifier les cellules affectées par des problèmes d’étanchéité.

Cependant, se fier uniquement aux tests électrochimiques n’est pas idéal, car une fuite peut n’apparaître qu’après qu’une dégradation significative se soit déjà produite. Par conséquent, cette méthode est généralement utilisée comme contrôle supplémentaire plutôt que comme technique de détection primaire.

6. Méthodes avancées de tests non destructifs-

Avec le développement de la technologie de fabrication de batteries, des méthodes-de tests non destructifs (CND) plus avancées sont introduites. Celles-ci peuvent inclure des techniques d'imagerie, des méthodes acoustiques ou d'autres approches basées sur des capteurs-qui peuvent détecter des défauts internes sans endommager la cellule.

Bien que ces technologies soient encore en évolution, elles offrent le potentiel d’une sensibilité plus élevée et d’une meilleure intégration avec les lignes de production automatisées. À l'avenir, de telles méthodes pourraient jouer un rôle plus important pour garantir la fiabilité de l'étanchéité, en particulier pour les applications de batterie critiques à haute -performance ou sécurité-.

7. Comparaison des méthodes de détection

8. Stratégie de mise en œuvre pratique

Dans les environnements de fabrication réels, aucune méthode de détection ne suffit à garantir la qualité de l’étanchéité. Au lieu de cela, les fabricants utilisent généralement une combinaison de méthodes à différentes étapes. Par exemple, une inspection visuelle peut être utilisée immédiatement après le scellage, suivie d'un test sous vide ou sous pression pour le contrôle qualité en ligne, et enfin d'un test électrochimique pendant la formation.

L’objectif est de détecter les défauts le plus tôt possible pour réduire le gaspillage de matériaux et améliorer l’efficacité de la production. La détection précoce-est particulièrement importante, car les défauts de fuite deviennent plus coûteux à résoudre à mesure que la cellule progresse dans les processus ultérieurs.

9. Résumé

La détection des fuites est un élément essentiel de la fabrication de cellules en poche. Étant donné que de nombreux défauts d’étanchéité ne sont pas visibles, des méthodes de test fiables telles que les tests sous vide, la chute de pression et la détection de l’hélium sont nécessaires pour garantir la qualité du produit. Le choix de la méthode dépend de la sensibilité requise, de l'échelle de production et des contraintes de coût, mais dans la plupart des cas, une combinaison de techniques donne les meilleurs résultats.

Dans la dernière section, nous résumerons les principales causes des fuites d’étanchéité des cellules de poche et discuterons de la manière dont le contrôle intégré des processus et l’optimisation des équipements peuvent aider les fabricants à réduire les défauts et à améliorer la fiabilité globale des batteries.

Stratégies intégrées pour minimiser les fuites d'étanchéité des cellules de poche

Pour obtenir une étanchéité fiable dans les cellules de poche, il fautapproche holistiquequi aborde à la fois le contrôle des processus et la qualité des matériaux. Plutôt que de traiter les fuites comme un problème à détecter après coup, les-fabricants de batteries les plus performants mettent en œuvrestratégies proactivestout au long de la chaîne de production, de la sélection des matériaux jusqu'au contrôle final.

1. Optimisation des paramètres de thermoscellage

La première ligne de défense contre les fuites est un contrôle précis du processus de thermoscellage. Les fabricants devraient établir unfenêtre de processus optimalecela représente l’interaction de la température, de la pression, du temps de séjour et du refroidissement. Cela comprend :

• Profilage de température: Assurer une répartition uniforme de la chaleur le long de l’interface de scellage, en particulier pour les sachets larges ou de forme irrégulière.
• Étalonnage de pression: Ajustement des mâchoires de scellage pour appliquer une pression uniforme sur toute la largeur du joint, y compris les languettes et les coins.
• Temps de séjour contrôlé: Optimisation de la durée d'application de chaleur et de pression pour fondre et lier complètement la couche de polymère sans provoquer de dégradation.
• Gestion du refroidissement: Mise en œuvre d'un refroidissement contrôlé ou actif pour réduire les contraintes internes et maintenir l'intégrité du joint.

En utilisantsurveillance des processus en lignetels que les capteurs de température, les transducteurs de pression et les systèmes de retour d'information automatisés peuvent réduire considérablement les variations et garantir une qualité d'étanchéité constante d'un lot à l'autre.

2. Sélection des matériaux et contrôle qualité

Même avec un contrôle parfait du processus, des matériaux de mauvaise qualité peuvent compromettre l’intégrité de l’étanchéité. Les fabricants doivent s'assurer que lefilms laminés en aluminium, adhésifs et couches de polymèresrépondre à un cahier des charges strict. Les principales considérations comprennent :

• Uniformité du film: L'épaisseur et la composition doivent être constantes pour permettre une fusion complète lors du scellement.
• Qualité des surfaces: Éviter les trous d'épingle, les rayures ou la contamination qui pourraient servir de chemins de fuite.
• Compatibilité chimique : Garantir que les couches de polymère résistent à l'exposition aux électrolytes et au vieillissement à long-terme.
• Vérification par lots : Test de nouveaux lots de matériaux pour vérifier leur comportement en matière de fusion et leurs performances de liaison avant une production à grande échelle.

En intégrant l’inspection des matériaux aux ajustements des processus, les fabricants peuvent obtenir une plus grande fiabilité d’étanchéité sans retouches ni rebuts excessifs.

3. Entretien et calibrage de l'équipement

La stabilité mécanique des équipements de scellage est essentielle. Un mauvais alignement, des composants usés ou un actionnement incohérent peuvent entraîner des liaisons faibles. Un robusteprogramme de maintenance préventivedevrait inclure :

• Calibrage périodique des mâchoires de scellage pour la pression et l'alignement.
• Inspection régulière des éléments chauffants et des capteurs de température.
• Vérification de la planéité de la tête de scellage et des tolérances mécaniques.
• Garantit un fonctionnement fluide et sans vibrations-pour maintenir un contact uniforme pendant le scellage.

Les lignes automatisées bénéficient de capteurs et d'un contrôle basé sur PLC-pour détecter les écarts en temps réel-et réduire l'apparition de joints défectueux.

4. Détection et assurance qualité en plusieurs étapes-

Même avec un contrôle optimal des processus et des matériaux, la détection des fuites reste un filet de sécurité essentiel. UNstratégie d'inspection à plusieurs niveauxcombine plusieurs méthodes complémentaires pour garantir une sortie de haute-qualité :

• Inspection visuelle pour détecter immédiatement les défauts-au niveau de la surface.
• Tests de vide ou de perte de pression pour les fuites-de taille moyenne.
• Détection des fuites d'hélium pour les applications-à haute sensibilité ou la validation R&D.
• Tests électrochimiques pour la confirmation indirecte des défauts internes.

La mise en œuvre d'un processus d'inspection en plusieurs -étapes permet une identification précoce des sachets problématiques, minimisant ainsi les déchets en aval et empêchant les cellules défectueuses d'atteindre les clients.

5. Formation et expertise des opérateurs

Enfin, les facteurs humains jouent un rôle important dans la fiabilité de l’étanchéité. Une formation adéquate garantit que les opérateurs comprennentinterdépendance des paramètres du processus et du comportement des matériaux, leur permettant d’identifier les anomalies et d’y répondre efficacement. Le personnel expérimenté peut ajuster la vitesse, la température ou la pression de la ligne en temps réel-lorsque des variations de matériaux se produisent, réduisant ainsi le risque de défauts de fuite.

6. Étude de cas : Approche intégrée dans les lignes pilotes

Par exemple, les lignes pilotes intégrantdétection de fuite de vide en ligneetretour automatisé des paramètres de scellageont signalé une réduction des défauts-liés au scellement de plus de 60 % par rapport aux méthodes manuelles conventionnelles. Combinées à une sélection de films de haute-qualité et à un stockage dans un environnement contrôlé, ces lignes atteignent à la fois un débit et une fiabilité élevés, démontrant l'importance d'une approche intégrée.

7. Résumé et meilleures pratiques

Pour minimiser les fuites lors du scellement des cellules des sachets, les fabricants doivent se concentrer surtrois piliers:

• Optimisation des processus– contrôle précis de la température, de la pression, du temps de séjour et du refroidissement.
• Intégrité matérielle– Films laminés en aluminium de haute-qualité et compatibilité avec les électrolytes.
• Détection et feedback – Tests en plusieurs -étapes et surveillance en ligne pour détecter les défauts le plus tôt possible.

En abordant les deuxfacteurs d'ingénierie et de matériaux, les fabricants peuvent réduire le risque de fuite, améliorer le rendement de production et garantir la fiabilité à long terme de leurs produits de batterie.
