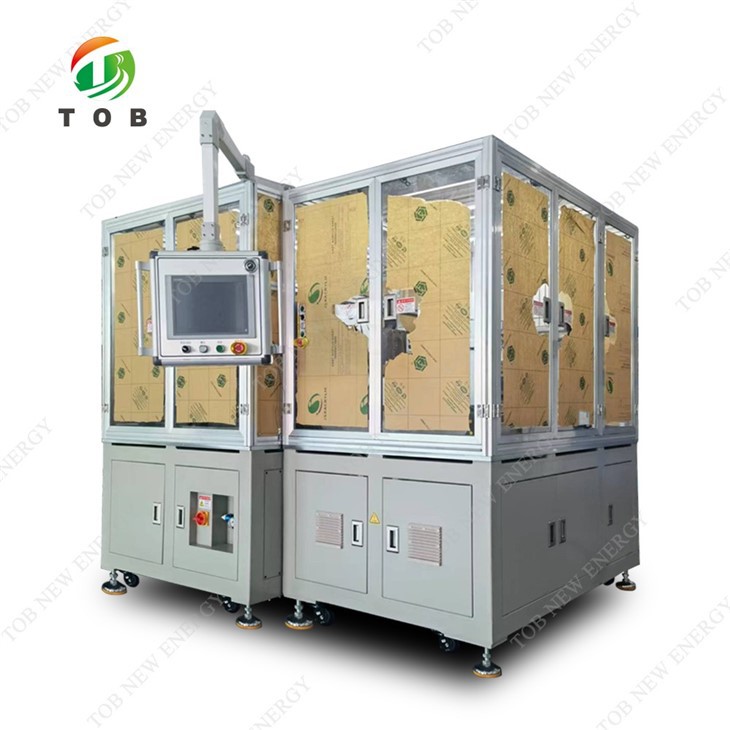

Machine d'empilage automatique d'électrodes de batterie

Modèle : TOB-ADP-300B
Vitesse d'empilage : 1.3-1.5s/pcs
Précision d'alignement de l'électrode et du séparateur : ±0.3 mm
Précision d'alignement de la face d'extrémité du séparateur : ±0.3 mm
Précision d'alignement des électrodes adjacentes : ±0.2 mm
Précision d'alignement globale des électrodes : ±0.3 mm

Envoyez demande

Discuter maintenant

Présentation du produit

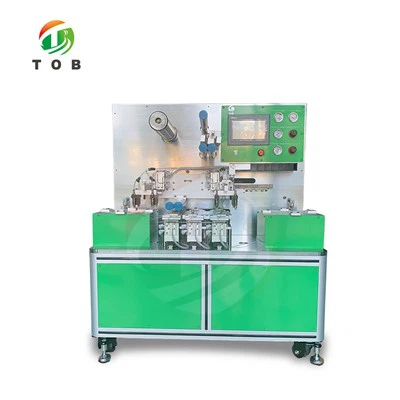

Machine d'empilage automatique d'électrode de batterie pour la cellule de poche au lithium

Vidéo du produit

spécification

TOB-ADP-300B Présentation de l'équipement et flux de processus

Cet équipement est principalement utilisé dans le processus d'empilement de type Z des cellules de poche lithium-ion.

Les électrodes de cathode et d'anode sont respectivement dans la boîte de matériau et introduites manuellement dans la machine d'empilage. Le séparateur se déroule automatiquement, passe à travers le mécanisme de tension et le mécanisme de correction, puis est introduit dans la table d'empilage.

Le manipulateur se déplace à plusieurs reprises à gauche et à droite, et le mécanisme à ventouse du manipulateur sort respectivement les électrodes de cathode et d'anode de la boîte de matériau, puis effectue le processus d'empilement après un positionnement précis secondaire, entraîne également le séparateur à se déplacer à gauche et à droite.

Il y a quatre ensembles de mécanismes de lame de presse sur la table d'empilage pour comprimer les électrodes. Une fois l'empilement terminé, la cellule est retirée par le mécanisme de serrage du manipulateur, le séparateur est coupé et la cellule est transférée à la station d'enregistrement pour un enregistrement automatique.

En même temps, l'empilement automatique de la cellule suivante est démarré et la cellule qui a été chargée est automatiquement déchargée.

Caractéristiques de l'équipement

1. Haute précision : grâce au positionnement précis des électrodes, la précision de position globale des électrodes pendant l'empilement est garantie de ±0.3 mm.

2. Précision du séparateur : déroulement automatique, contrôle de la tension, correction intégrale du module, précision d'alignement du séparateur ±0.3mm.

3. Fiabilité : Les pièces en haute précision et haute vitesse sont fixées par des goupilles.

4. Contrôle de la poussière : la boîte à matériaux est équipée d'un mécanisme d'aspiration de poussière efficace, la tige d'aspiration de la ventouse est en matériau non métallique.

5. Mesures pour plusieurs pièces et pièces manquantes : la boîte à matériaux oscille au vent, la pièce brosse, le manipulateur secoue pour séparer l'électrode.

Spécification de la machine d'empilage

Article	spécification
Dimensions hors tout	L2400 x L1800 x H2200mm (les dimensions dépendent de la conception finale)
Poids/portance	Environ 2000Kg, > 450Kg/M²
Couleur	Gris (si la partie A a des exigences de couleur, veuillez fournir des échantillons de couleur standard)
Source de courant	AC220V 50Hz, Fluctuation de tension ±10%, Puissance : 3KW
Air comprimé	0.5-0.7Mpa (5-7kgf/cm²), 200L/min
Température ambiante	5-35 degré
Humidité relative	5-55 % de FC
Air/poussière	Il ne contient pas de gaz salé, de gaz toxique et corrosif, et il ne devrait pas y avoir de poussière conductrice
Magnétique et vibration	Il ne devrait y avoir aucun champ magnétique affectant l'appareil, il ne devrait y avoir aucune vibration évidente.

Paramètres techniques de l'équipement

Article	Paramètres
Vitesse d'empilage	1.3-1.5 s/pièces
Précision d'alignement de l'électrode et du séparateur	±0.3 mm
Précision d'alignement de la face frontale du séparateur	±0.3 mm
Précision d'alignement des électrodes adjacentes	±0.2 mm
Précision d'alignement globale des électrodes	±0.3 mm
Empiler les calques	Peut être réglé dans la plage d'épaisseur
Processus d'emballage du séparateur	Non (si vous avez besoin, cela peut être ajouté)
Tarif qualifié	99 % (défauts causés uniquement par cette machine)
Taux d'utilisation	98 % (défaut causé uniquement par cette machine)

Spécification du matériau

	Matériel	Longueur millimètre	Largeur millimètre	Epaisseur euh	Diamètre intérieur mm	Diamètre extérieur mm
Électrode cathodique	Morceau	150-300	100-265	100-200	-	-
Électrode anodique	Morceau	150-300	100-265	80-150	-	-
Onglet Cathode	-	8-20	10-80	6-30	-	-
Onglet Anode	-	8-20	10-80	6-30	-	-
Séparateur	Rouler	-	150-300	12-45	φ76.2	φ300
Ruban adhésif	Rouler		10-20	20-50	φ76.2	φ150
