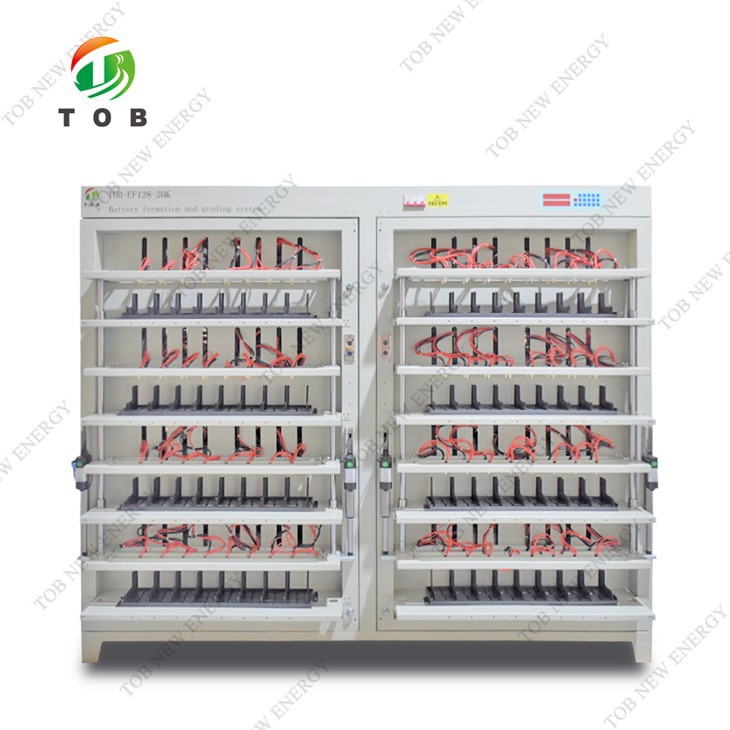

Machine de formation de batterie à retour d'énergie

Modèle : TOB-EF128-20K
5V20A Cette machine de formation de batterie TOB-EF128-20K est une machine de formation et de classement de batterie au lithium de type à retour d'énergie, elle convient aux cellules prismatiques.

Envoyez demande

Discuter maintenant

Présentation du produit

Machine de formation de batterie au lithium à retour d'énergie

spécification

Paramètre de canal :128 canaux, tension 5V, courant de charge 20A, courant de décharge 20A

Spécifications du produit:Type de rétroaction à économie d'énergie, pressage automatique à cadre ouvert, spécial pour les grandes cellules prismatiques

Modèle d'équipement et structure d'apparence :

Structure : le luminaire adopte le mode de pressage automatique global et la batterie est placée des deux côtés.

Dimensions de référence du contour du dispositif monocouche (mm) : longueur 2030 mm x largeur 700 mm x hauteur 2020 mm. (pour référence, l'équipement réel prévaudra)

Principaux indicateurs

Modèle	TOB-EF128-20K
Nombre de canaux	128 chaînes
Plage de courant de charge/décharge (mA)	200~20000
Précision de la mesure du courant	±{{0}}0,05 % FS plus 0,05 % RD
Résolution actuelle (mA)	0.1
Plage de mesure de tension (mV)	0~5000
Plage de tension de charge(mV)	0~4500
Plage de tension de décharge (mV)	1800~4500
Précision de la mesure de tension	±{{0}}0,05 % FS plus 0,05 % RD
Résolution de tension (mV)	0.1
Plage de mesure du temps et précision	999 min/pas, précision ±0.1 pour cent
Mode d'étalonnage de l'appareil	Logiciel d'étalonnage numérique
Cycle d'étalonnage	6 mois
Contenu de l'étape de travail	Charge à courant constant, charge à courant constant et à tension constante, décharge constante, repos
Condition de fin d'étape de travail	Courant, tension, temps, capacité
Nombre maximal de paramètres d'étape de travail	32
Numéro de réglage de circulation maximale	256
La courbe montre	Courbe de courant de charge et de décharge, courbe de tension de charge et de décharge, courbe de capacité
Mode de notation	Classement de capacité, classement de temps, classement de capacité plus courbe, classement de temps plus courbe, classement de capacité plus tension, classement de tension à point fixe
Mode de protection	Surintensité, sous-intensité, surtension, sous-tension, surcapacité, courant de fuite, dans lesquels surtension de charge/sous-tension de décharge utilisant une double protection matérielle et logicielle
Statistiques de données	La tension en circuit ouvert, la tension moyenne, le temps de travail, le courant, la capacité et la capacité de la plate-forme de chaque batterie à chaque étape de travail ; Courbes et données détaillées pour chaque étape de travail ; Recueillir des statistiques sur le nombre de batteries dans chaque segment de capacité
Vitesse(s) d'inspection de routage	Inférieur ou égal à 6
Mode de communication	RS485/WIFI
Fonction de balayage de batterie	Prend en charge la numérisation de codes à barres, peut numériser un code unidimensionnel, un code bidimensionnel, un code de balayage de séquence, un code de balayage de saut de canal, lié aux informations de canal de l'appareil, facile à tracer à l'avenir. (La partie B fournira le pistolet de lecture de code sans fil en fonction du code-barres de l'utilisateur)
Fonction de traitement des données	1. Les données locales Enregistrement des données détaillées de l'équipement fonctionnant localement. Enregistrez un fichier pour un flux par exécution. Le fichier de données peut être copié sur d'autres ordinateurs pour être visualisé. Données de résultats enregistrées localement. Enregistrement d'un fichier CSV pour chaque processus. Seules les données de fin de chaque étape de tâche sont enregistrées dans le fichier de données de résultat. 2. Données du serveur Dans le cas du serveur de données de configuration, les données de résultat peuvent être téléchargées dans la base de données du serveur et la durée de stockage peut être définie en fonction des exigences du client. Ce fichier CSV est un format de base de données standard et peut être connecté au système MES
Chaque ordinateur peut contrôler le nombre d'appareils	1~10
Taille du cadre (mm) (pour référence)	L 2030mmL 700mmH 2020mm
Puissance totale(KW)	Inférieur ou égal à 20
Efficacité énergétique	L'alimentation de charge et de décharge adopte une alimentation à économie d'énergie et l'énergie de décharge de la batterie est renvoyée au réseau. L'efficacité de sortie de charge maximale du bloc d'alimentation n'est pas inférieure à 70 % et l'efficacité de récupération d'énergie maximale n'est pas inférieure à 65 %.
Stabilité de l'appareil	L'appareil a une bonne stabilité de fonctionnement à long terme et garantit qu'il ne dépasse pas la plage de contrôle de précision du protocole dans les 6 mois suivant l'étalonnage de précision.
Source de courant	3 phases AC380V±10 pour cent 50Hz
Commutateur d'air	Interrupteur d'air triphasé à quatre fils avec fonction de protection contre les fuites de fil neutre

Paramètres de taille de cadre de gabarit

Article	Spécification
Type de gabarit	Véritable appareil multi-broches à quatre fils, l'espacement positif et négatif peut être ajusté
Espacement de la hauteur des palettes	270MM
La hauteur de palette la plus basse par rapport au sol	270MM
La hauteur de palette la plus élevée du grou	1620MM
Distance entre les centres des luminaires	78.5MM
Hauteur de batterie compatible	50-220MM

Fonction principale de l'appareil

Fabrication modulaire, forte polyvalence, maintenance facile.

La méthode à quatre lignes est adoptée pour améliorer la précision du test.

Chaque canal a une source de courant constant et de tension constante complètement indépendante, qui n'a aucune influence l'une sur l'autre.

L'appareil adopte le mode de contrôle de l'envoi du flux de toute la machine.

La vitesse d'échantillonnage est rapide et le temps d'inspection de l'ensemble de l'armoire est inférieur à 6S.

Logiciel complet de plate-forme WINDOWS, logiciel puissant, interface homme-machine conviviale, opération simple. L'ordinateur supérieur peut configurer jusqu'à 32 étapes de travail et 256 cycles, et chaque étape peut être sélectionnée par quatre attributs, tels que la charge à courant constant, la charge à tension constante, la décharge à courant constant et le sommeil.

Il peut dessiner la courbe dynamique de chaque processus de formation et de classement de la batterie en temps réel, y compris la courbe tension/temps, la courbe courant/temps, la courbe capacité/temps, la courbe énergie/temps, la courbe capacité/tension et d'autres menus fonctionnels.

Utilisez l'indicateur LED pour indiquer l'état de fonctionnement de la batterie.

Mode de communication : RS485/WIFI.

Chaque ordinateur supérieur peut surveiller un maximum de 10 appareils.

Avec la fonction de protection contre la mise hors tension des données, peut continuer à fonctionner après la mise sous tension.

Le logiciel a les fonctions d'édition et de modification des fichiers de bibliothèque de processus, de création de suivi, d'ouverture et de fermeture de documents, d'impression et de paramétrage.

Alimentation bidirectionnelle AC/DC

L'alimentation bidirectionnelle AC/DC à économie d'énergie est adoptée pour l'alimentation de l'équipement, qui a une efficacité de charge élevée et l'énergie de décharge de la batterie est renvoyée au réseau électrique.

Energy Feedback

Comme le montre la figure ci-dessus, une partie de l'énergie de décharge de la batterie est utilisée par l'alimentation elle-même, l'autre partie est utilisée par d'autres équipements de charge et le reste est renvoyé au réseau électrique pour être utilisé par d'autres équipements.

Principales exigences de configuration du système

Processeur P4 ou supérieur, mémoire 2G ou supérieure, disque dur 200G ou supérieur, écran couleur EGA/VGA, un CD-ROM, une souris, un système d'exploitation Microsoft TM Windows XP ou supérieur, un port de communication série RS232 disponible et une imprimante prise en charge par Windows.
