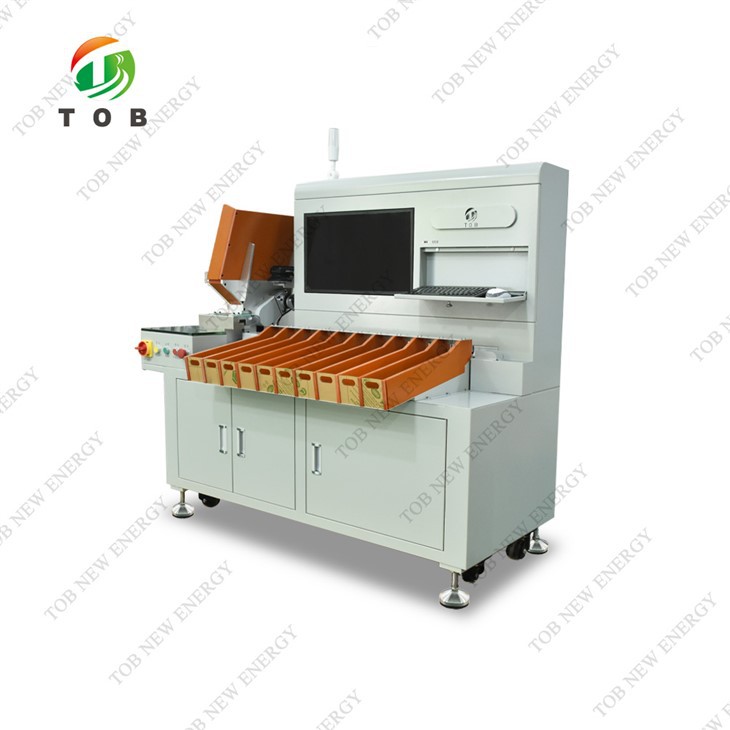

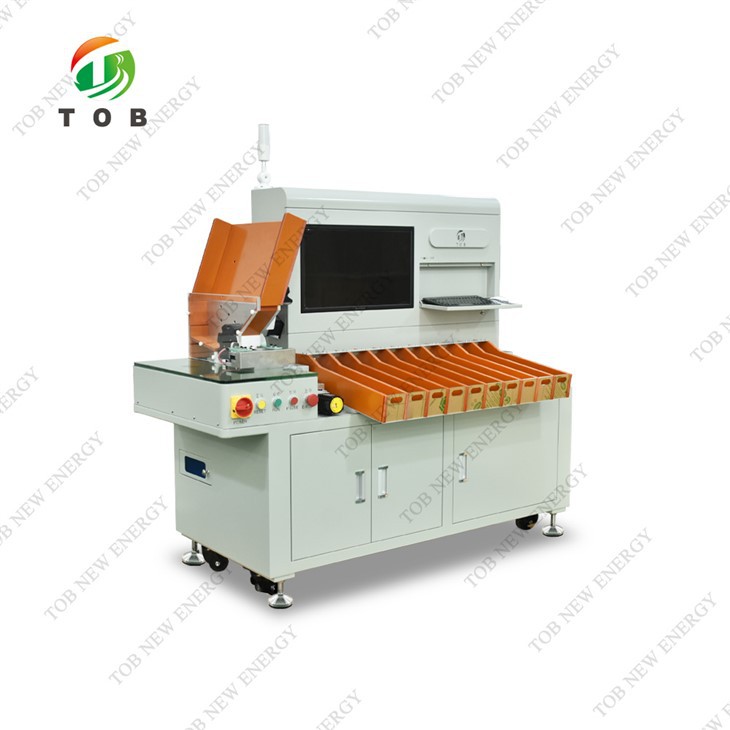

Machine de tri automatique de batteries

Modèle : TOB-1810B
La machine de tri automatique TOB-1810B est un équipement universel pour tester automatiquement la résistance interne et la tension des cellules de batterie cylindriques avec 18650/21700/26650/26700/32650/32700. Il est livré avec un système de test de résistance et de tension interne de haute précision.

Envoyez demande

Discuter maintenant

Présentation du produit

Trieuse automatique de batterie avec fonction de code de numérisation

Spécification

La machine de tri automatique TOB-1810B est un équipement universel pour tester automatiquement la résistance interne et la tension des cellules de batterie cylindriques avec 18650/21700/26650/26700/32650/32700. Il est livré avec un système de test de résistance et de tension interne de haute précision. L'équipement envoie avec précision la batterie au canal correspondant en fonction des valeurs de résistance interne et de tension définies sur le logiciel. Le système peut atteindre jusqu'à 11 niveaux de tri et tester environ 3500-4500 cellules de batterie par heure. La conception structurelle est simple et les performances sont stables.

Processus technologique

En définissant les paramètres via le logiciel, l'automate remplit automatiquement les fonctions suivantes : placer manuellement les cellules de la batterie dans la trémie → transporter la batterie par le moteur → tester automatiquement la tension et la résistance interne → scanner automatiquement le code → les envoyer dans l'emplacement de canal correspondant selon les paramètres définis → enregistrement et sauvegarde des données → retrait manuel des cellules de la batterie

Trieuse

1. L'équipement a une structure compacte et une belle apparence.

2. Le fonctionnement de l'équipement est simple et ne nécessite pas de personnel professionnel.

3. L'équipement est contrôlé par PLC, qui est responsable du transport de la batterie, de la collecte des données de test de la batterie et du tri du niveau de résistance interne de tension.

4. L'équipement adopte une structure de peinture en tôle laminée à froid de haute qualité.

5. Interface de connexion automatique en option pour machine à rembourrage automatique.

6. L'équipement est équipé de roulettes universelles qui peuvent être facilement déplacées.

7. La configuration de l'équipement comprend des alarmes sonores et lumineuses, un arrêt automatique une fois le tri terminé, une alarme de matériau complet, une alarme de défaut, etc.

8. Interface d'opération : le chinois et l'anglais sont facultatifs.

Paramètres techniques de l'équipement

Puissance de l'équipement	1,6 kW, entrée 220 V CA, 50 Hz/60 Hz
Puissance de l'équipement	1,6 kW, entrée 110 V CA, 50 Hz/60 Hz (spécifique à l'exportation, personnalisé)
Champ d'application	Cellules de batterie cylindriques 18650/21700/26650/32700 (la roue ondulée correspondante doit être remplacée)
Testeur étalon	Testeur haute vitesse HK3560, précision de tension 0.00001V, précision de résistance interne 0,01 mΩ
Testeur en option	Testeur HK3561, précision de tension 0.0001 V, précision de résistance interne 0,1 mΩ
	HIOKI BT3561A, précision de tension 0.0001 V, précision de résistance interne 0,1 mΩ
	HIOKI BT3562A, précision de tension 0.00001 V, précision de résistance interne 0,01 mΩ
Mécanisme de transfert de batterie	Adopte un servomoteur, équipé d'un réducteur planétaire, d'un positionnement précis et d'une vitesse rapide.
Mécanisme d'engrenage	Adopte un servomoteur, équipé d'un réducteur planétaire, d'une transmission par courroie synchrone, d'un positionnement précis et d'une vitesse rapide.
Mécanisme de test	Adopte un moteur 3250 DC, un positionnement précis et une longue durée de vie.
Mécanisme de cellule de batterie gradué	Adopte un moteur 3250 DC, un positionnement précis et une longue durée de vie.
Nombre de chaînes	10 vitesses OK, 1 vitesse NG
Réglage de la tension	0.00000V-6.00000V
Réglage de la résistance interne	000.00mΩ - 999.99mΩs
Efficacité de la production	Environ 3500-4800 cellules de batterie par heure
Effet de test	Tests répétés, excellent effet
Unité de contrôle	Xinjie 6-Programmeur PLC d'axe
Composants de mouvement	Le changement de vitesse adopte des servomoteurs pour un positionnement précis.
Dimensions de l'équipement	L1038L1598H1550MM
Poids de l'équipement	Environ 260KG
Collecte automatique de la quantité de production, affichage de l'efficacité de production actuelle, numérisation automatique du code pour enregistrer les données liées, format de base de données .mdb, enregistrements de données enregistrés sur l'hôte local de la machine de tri et peut être connecté à la base de données du système MES d'usine.
Testez le stockage des données sur une clé USB. Après l'arrêt, copiez les données sur l'ordinateur. La quantité de données stockées sur la clé USB dépend de la mémoire de la clé USB. Lorsque l'espace de stockage est insuffisant, les données les plus anciennes seront automatiquement écrasées. La clé USB est fournie par le client et cette fonction est désactivée sur l'appareil lorsque les données de test ne sont pas enregistrées.
Le débogage des équipements est simple, facile à apprendre et à comprendre, avec des alarmes de panne intégrées.

Liste de configuration de l'équipement

Nom	QTÉ	Spéc.
API	1 PIÈCES
Afficher	1 PIÈCES
CIB	1 PIÈCES
Servomoteur gradué	1 PIÈCES	57HB80-0821
Servomoteur de décharge	1 PIÈCES	60 HB100-0821S
Pilote de servomoteur	2 pièces	DM2405M
Courroie synchrone graduée	1 PIÈCES	25-889-25
Cylindre de poussée gradué	10 pièces	TDA10-30
Carte mère de commande de moteur à courant continu	1 PIÈCES	3560-V0
Testeur étalon	1 PIÈCES	HK3560
Aiguille de test	20 pièces	PH-18M23L
Capteur	1SET
Alimentation à découpage	1 PIÈCES	LM150-20B24
Alimentation à découpage	1 PIÈCES	LM350-10B48
Accessoires	1SET
Système de contrôle	1 PIÈCES
Châssis d'équipement	1 PIÈCES	Cadre en alliage d'aluminium, tôle avec peinture au four
