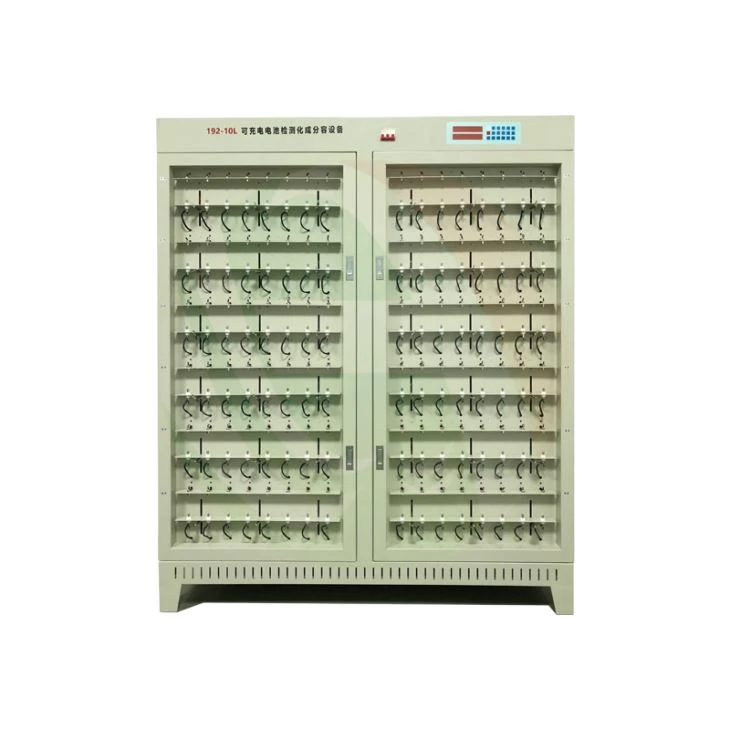

Testeur de charge de batterie

Modèle : TOB-192-10L
Numéro de chaîne : 192
Plage de mesure de tension :0~ 5 V, résolution 1 mV
Plage de courant : Charge :{{0}}.05-10A,Décharge :0.05-10A,Résolution :1 mA

Envoyez demande

Discuter maintenant

Présentation du produit

Testeur de charge et de décharge de batterie 5V10A avec 192 canaux

spécification

1. Description de la machine

TOB-192-10L L'appareil est principalement composé d'une interface de communication et d'une armoire de détection de batterie. L'armoire de test de batterie est composée d'une pince de batterie et d'un corps de plaque pour placer le dispositif, d'une source de tension constante à courant constant, d'un circuit de contrôle d'enregistrement, d'un circuit d'échantillonnage, d'un micro-ordinateur monopuce et d'un panneau de commande.

2. Caractéristique principale

1. Chaque équipement peut effectuer un courant constant, une charge à tension constante et une décharge à courant constant pour 192 cellules situées dans la plage de tension.

2. Alimentation à courant constant-tension constante, commutation de courant constant à tension constante sans impact, particulièrement adaptée aux exigences de charge de la batterie lithium-ion

3. L'appareil adopte un ordinateur monopuce AVR comme centre de contrôle et coopère avec le circuit d'échantillonnage périphérique, qui peut être contrôlé par l'ordinateur supérieur. Lorsqu'il est connecté à l'ordinateur, la courbe complète de charge et de décharge de tous les canaux peut être enregistrée, ou elle peut être séparée de l'ordinateur supérieur et actionnée par le panneau de commande. Charge à tension constante à courant constant, test de décharge à courant constant, tri par temps, etc.

4. Chaque batterie a sa propre source indépendante de courant constant et de tension constante, et la boucle auto-formée ne s'affecte pas.

5. Une LED est montée sur chacun des supports de batterie pour afficher l'état de fonctionnement, et lorsque la décharge est terminée, elle peut être utilisée pour indiquer le tri de la capacité de la batterie.

6. Détection en temps réel de chaque tension de batterie, lors de la charge, première charge à courant constant, lorsque la tension de la batterie atteint la valeur définie, elle passera en douceur à la charge à tension constante, lorsque le temps défini ou la condition de fin de courant est satisfaite, la charge se termine . Lorsque le courant constant est déchargé, lorsque la tension de la batterie est inférieure à la valeur définie, la décharge se termine et l'indicateur de batterie correspondant s'allume.

7. Grâce à la fonction de protection contre la mise hors tension, le flux de travail d'origine peut continuer à s'exécuter après la remise sous tension.

8. Le tube d'alimentation utilise du 50N06, qui convient aux batteries nécessitant une tension de décharge plus faible, telles que les batteries lithium-ion phosphate.

9. L'ordinateur supérieur peut définir 32 paramètres d'étape de travail et 256 cycles. Chaque ordinateur supérieur peut connecter 1 à 15 ensembles de système de micro-ordinateur à puce unique. (suggérer moins de 10 ensembles)

10. Fonctionnalités logicielles prises en charge

1) . Utilisez l'interface de fonctionnement graphique pour afficher des données telles que la tension, le courant, l'heure et la capacité de chaque batterie, et affichez l'état de fonctionnement correspondant et les conditions anormales dans différentes couleurs.

2) indication arbitraire de la capacité de la batterie (jusqu'à 100 segments)

3) Les points de données peuvent être enregistrés en fonction des conditions changeantes de tension, de courant et de temps pour former des données complètes de courbe de charge et de décharge, et l'intervalle de temps des points de données de courbe est inférieur ou égal à 10 secondes.

4) Fonction de tri des batteries dans diverses conditions (capacité, durée, tension en circuit ouvert, plate-forme de décharge, etc.)

5) Calcul automatique du rapport de charge à courant constant, de la perte de capacité, de l'efficacité de décharge, de la tension moyenne, de la tension médiane, etc.

6) Paramètre d'autorisation de l'opérateur, fonctionnement hiérarchique

7) Peut afficher la courbe de charge et de décharge, le diagramme de cycle

3. Paramètre technique

Modèle	Machine de formage et de classement de batteries TOB-192-10L
Numéro de chaîne	192
Méthode de contrôle du flux de travail	Contrôle de toute la cabine
Modèle de chargement	Tension constante, courant constant
Condition de coupure de charge	Tension, courant, temps, capacité
Mode de décharge	Courant constant
Condition de coupure de décharge	Tension, temps, capacité
Cycle de contrôle par échantillonnage	Inférieur ou égal à 6s
Plage de mesure de tension	0~5 V, résolution 1 mV
Plage de tension de la batterie	Charge :0~4,5 V, Décharge :4,5~2 V
Plage de tension constante	3~4.5V
Précision de la tension	±（0.05%RD+0.1%FS）
Plage actuelle	Charge :{{0}}.05-10A,Décharge :0.05-10A,Résolution :1mA
Précision actuelle	±（0.1%RD+0.1%FS）
Plage de réglage du temps	Tout paramètre compris entre 0 et 30 000 minutes, l'unité de temps est min.
Précision du temps	Inférieur ou égal à ±0,1 %
Type de pince	Appareil de méthode à quatre fils
Plage de réglage de la pince	10 mm-90 mm (réglable
Type de batterie pris en charge	Cellule cylindrique
Source de voltage	3 phases 4 fils, AC380V ± 5%, 50HZ, consommation électrique 15KW
méthode de communication	RS485, débit en bauds 57600
Taille de la machine	1680 mm (longueur) × 600 mm (largeur) × 1710 mm (hauteur)
environnement de travail	Température : 0-40 degrés, température relative inférieure ou égale à 85 %
Courant de fonctionnement à pleine charge	Ligne de phase jusqu'à 18A, ligne zéro jusqu'à 30A
Courant de démarrage de l'appareil	Moment de fermeture de l'interrupteur pneumatique environ 60 A
N.W	Environ 350kg
Système principal exigences de configuration	Configuration minimale du système informatique : CPU supérieur à P4, mémoire supérieure à 2 G, espace disque supérieur à 200 G, écran couleur EGA/VGA, un CD-ROM, une souris, MicrosoftTM Windows XP et supérieur, un port de communication série RS232 disponible, imprimante compatible Windows . Le système informatique est autonome par l'utilisateur et le nombre de systèmes micro-informatiques est déterminé en fonction des besoins réels.
